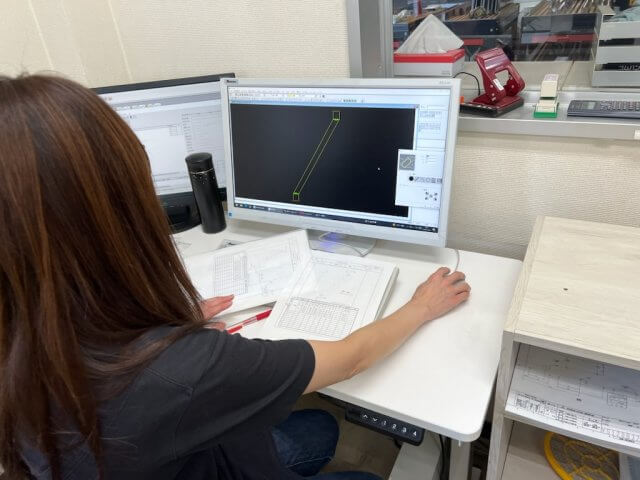

この道24年のベテランCADオペレーター。毎日素早くこなしてくださっています。
ちょっとお話を聞いてみると

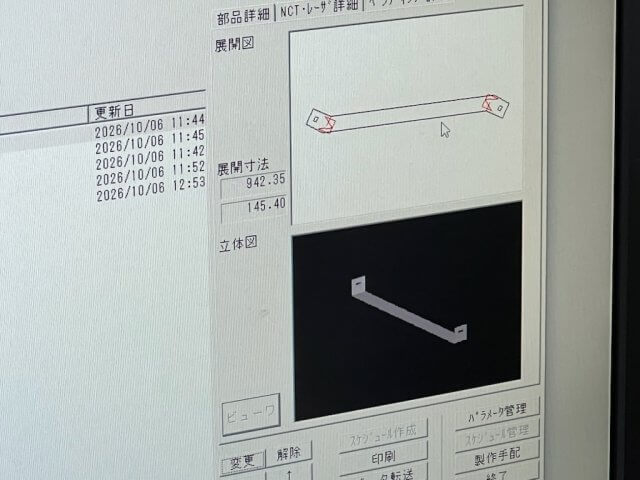

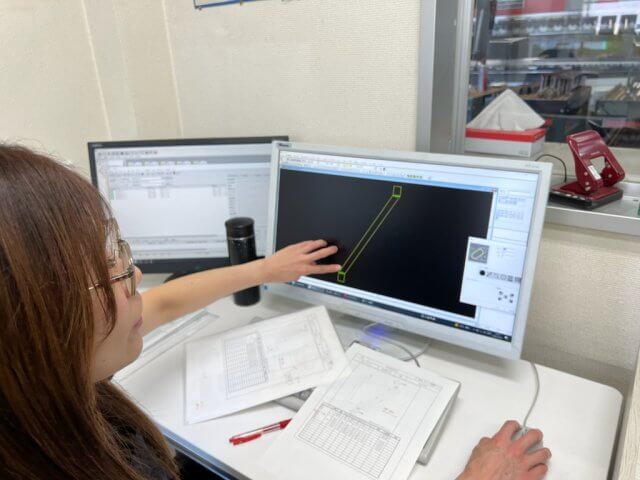

今回の仕事は依頼図面で作画すると長手方向に角度がありこのままでは金型割り付けがしにくいので
方向を変えて割り付けやすくするというところでした。

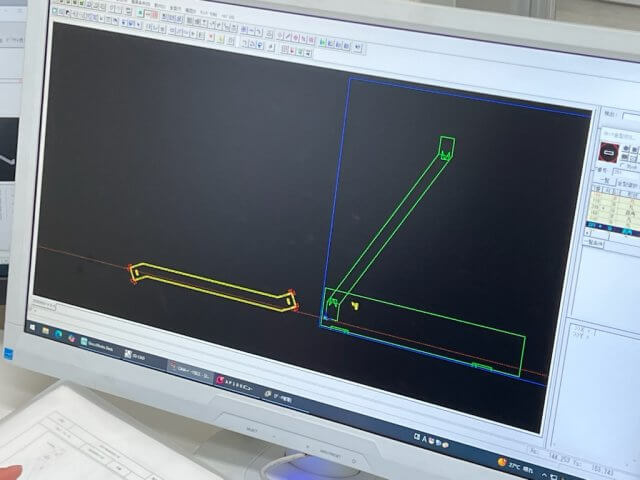

水平に長手方向をもってくるよう回転させると今度は左右の立ち上げ部分が斜めになりますが
そこにはインデックスのステーションで角度をつけて割り付けます。

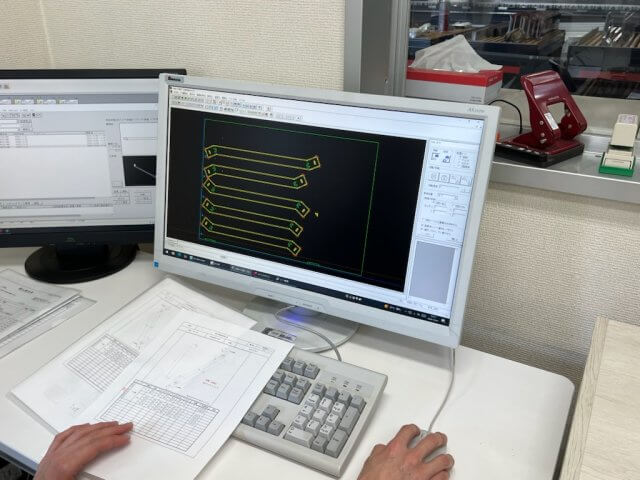

そうすることにより板取りの時点でも無駄なく配置できるというわけです。
無駄な端材をなるべく作らないように心がけています。

パズルのように組み合わせて無駄なく材料を使えるよう歩留まりを考えるのもオペレーターの役割です。
いつもありがとうございます。
